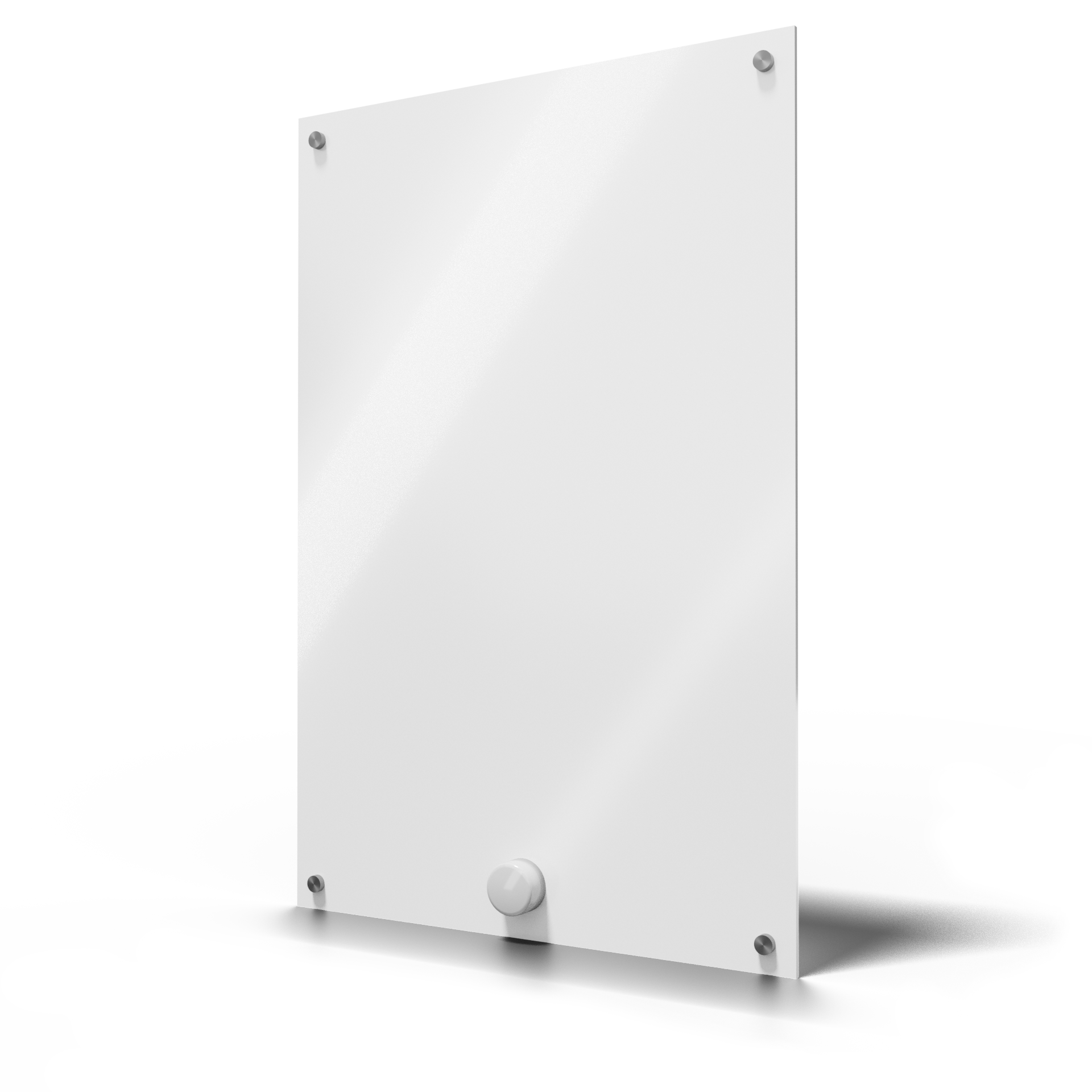

Виброэкран

«ЛИСТ-1»

ЗАЩИТА ОТ ЛАЗЕРНЫХ МИКРОФОНОВ
От 12 600 ₽

Обзор системы

Виброэкран предназначен для защиты акустической речевой информации от лазерных микрофонов и от считывания артикуляции говорящего человека из-за пределов помещения с использованием оптико-электронных средств. Изделие может применяться для защиты от просмотра информации, отображаемой на экранах технических средств, предназначенных для обработки информации.

Стоимость

РАЗВЕРНУТЬ ТАБЛИЦУ
Замеры

Оконные секции

Стандартная секция 1

Ширина (А), мм
Высота (B), мм
Глубина рамы (H), мм
Количество секций, шт
Стоимость, руб.
Минимальный размер Виброэкрана 200×200 мм. Максимальный размер 1900×2900/2900×1900 мм.

Стандартная секция 2

Ширина (А), мм
Высота (B), мм
Глубина рамы (H), мм
Количество секций, шт
Стоимость, руб.


Итоговая стоимость заказа составляет:
Стоимость указана с учётом НДС 20%
25200 руб.


Для данного количества виброэкранов необходимо - 1 шт. «ЛГШ-404»

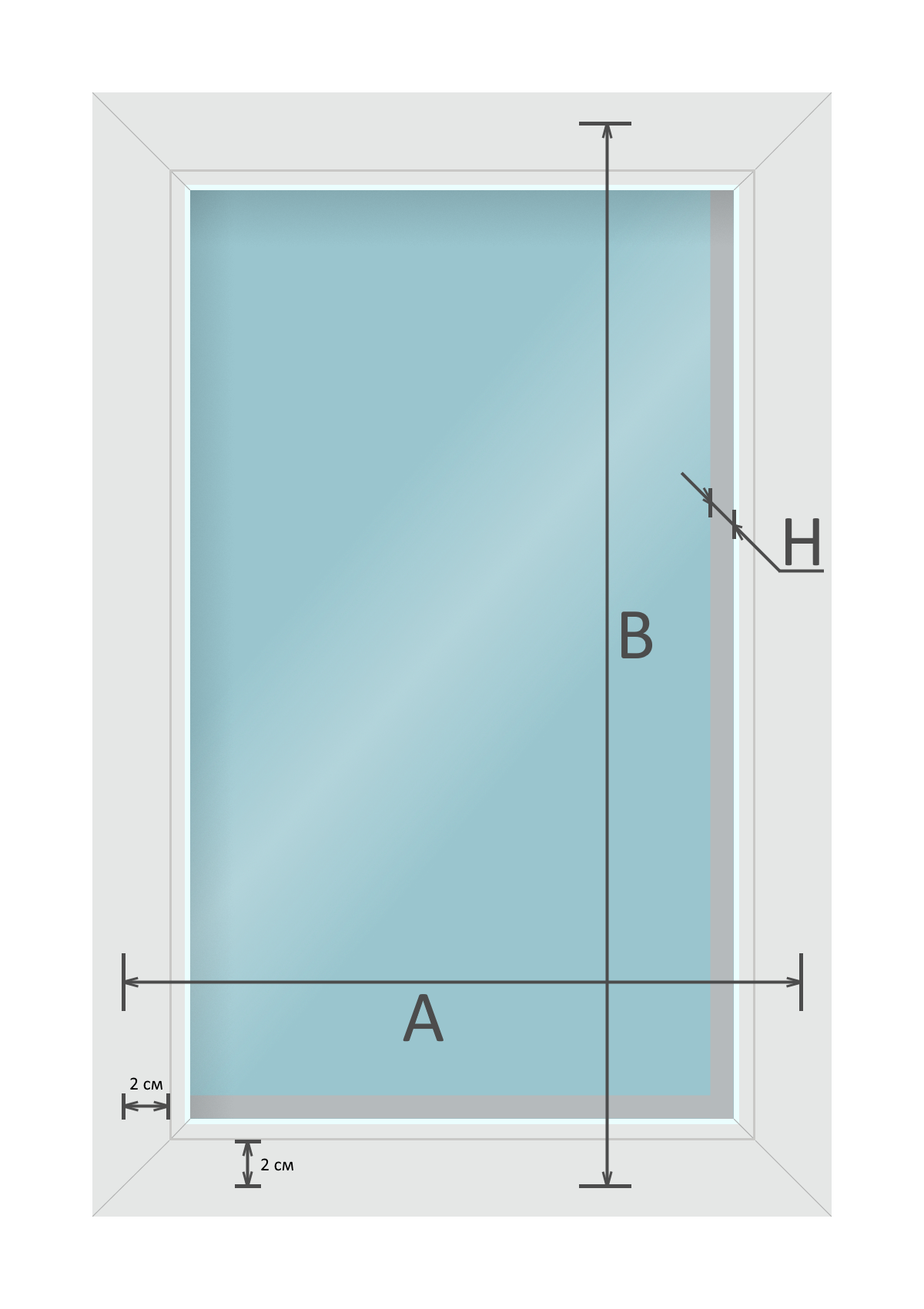

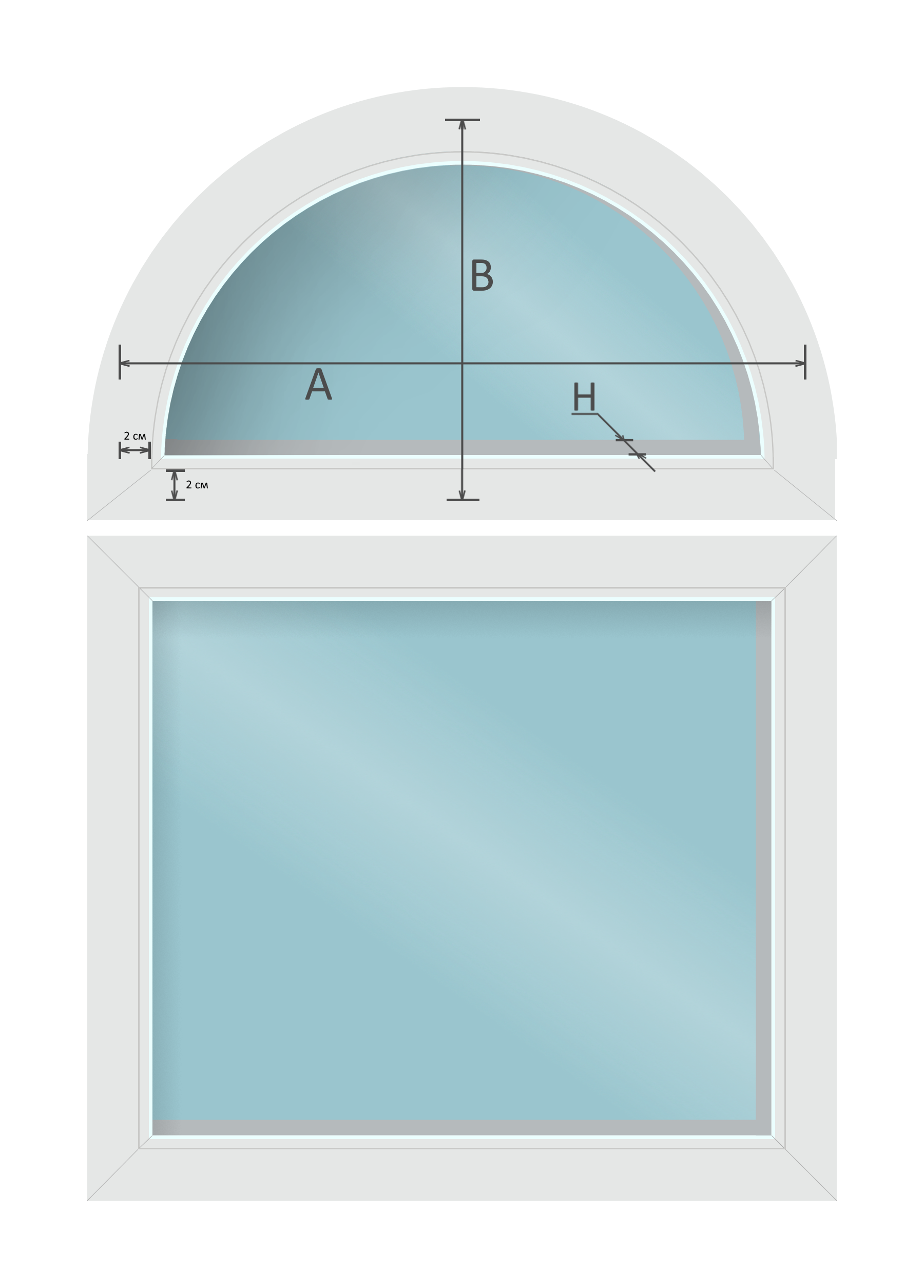

Инструкция для выполнения замеров

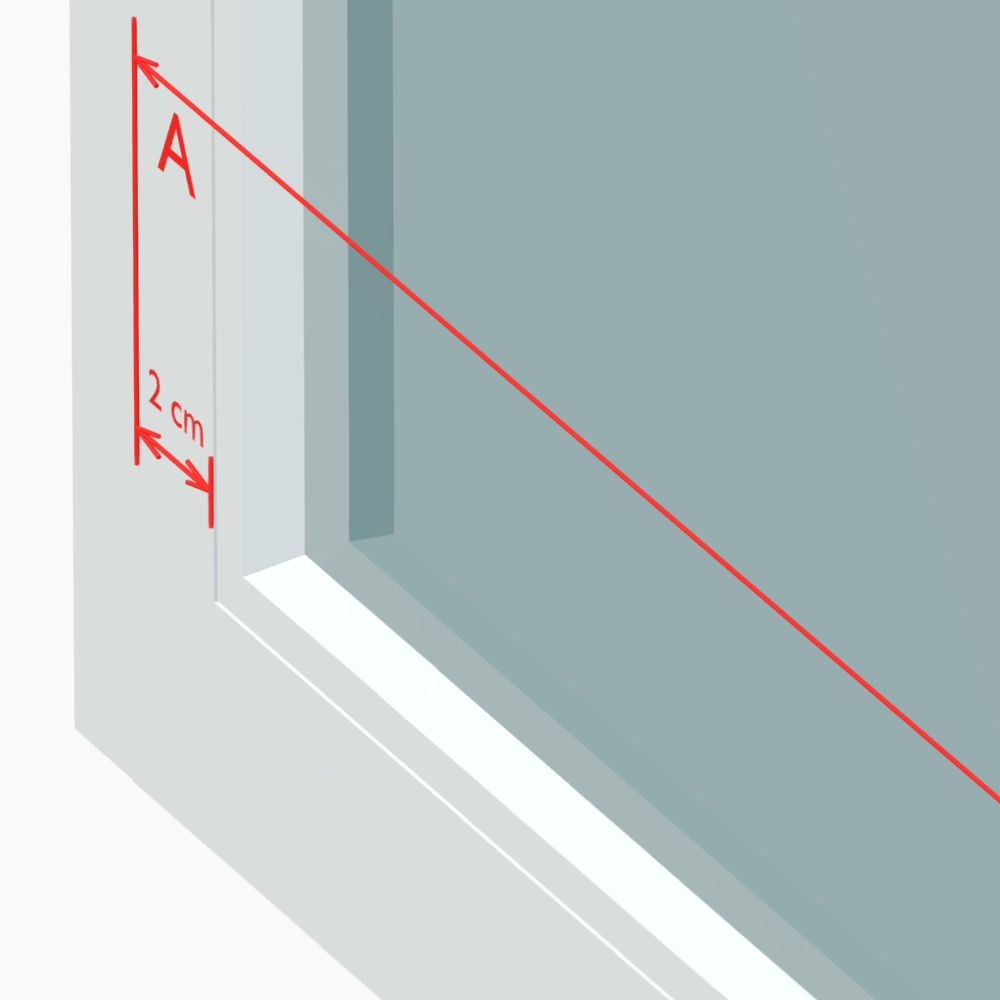

Для расчета ширины (А) необходимо:
Схема измерения
  1. Отступить от края штапика 2 см
  2. Отступить от края штапика на противоположной стороне окна 2 см
  3. Замерить полученное расстояние и занести его в поле Ширина (А)

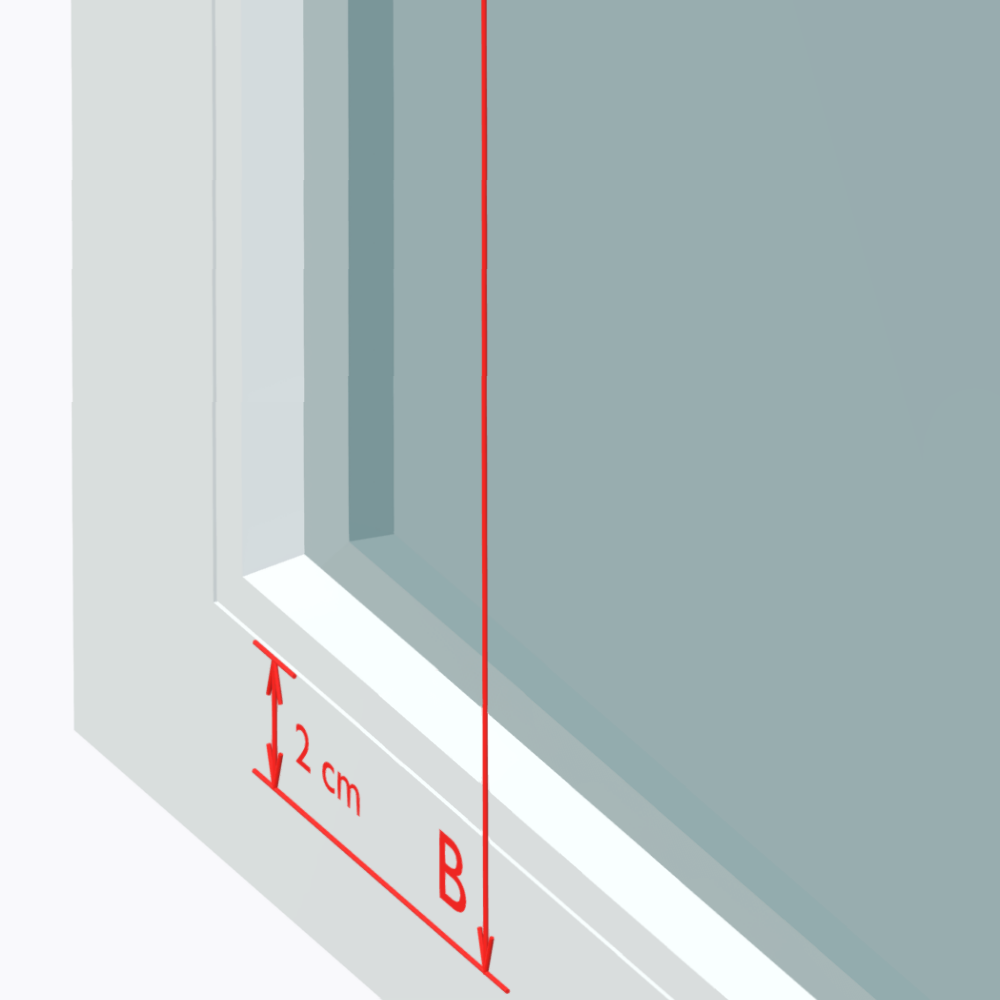

Для расчета высоты (В) необходимо:
  1. Отступить от края штапика 2 см
  2. Отступить от края штапика на противоположной стороне окна 2 см
  3. Замерить полученное расстояние и занести его в поле Высота (В)

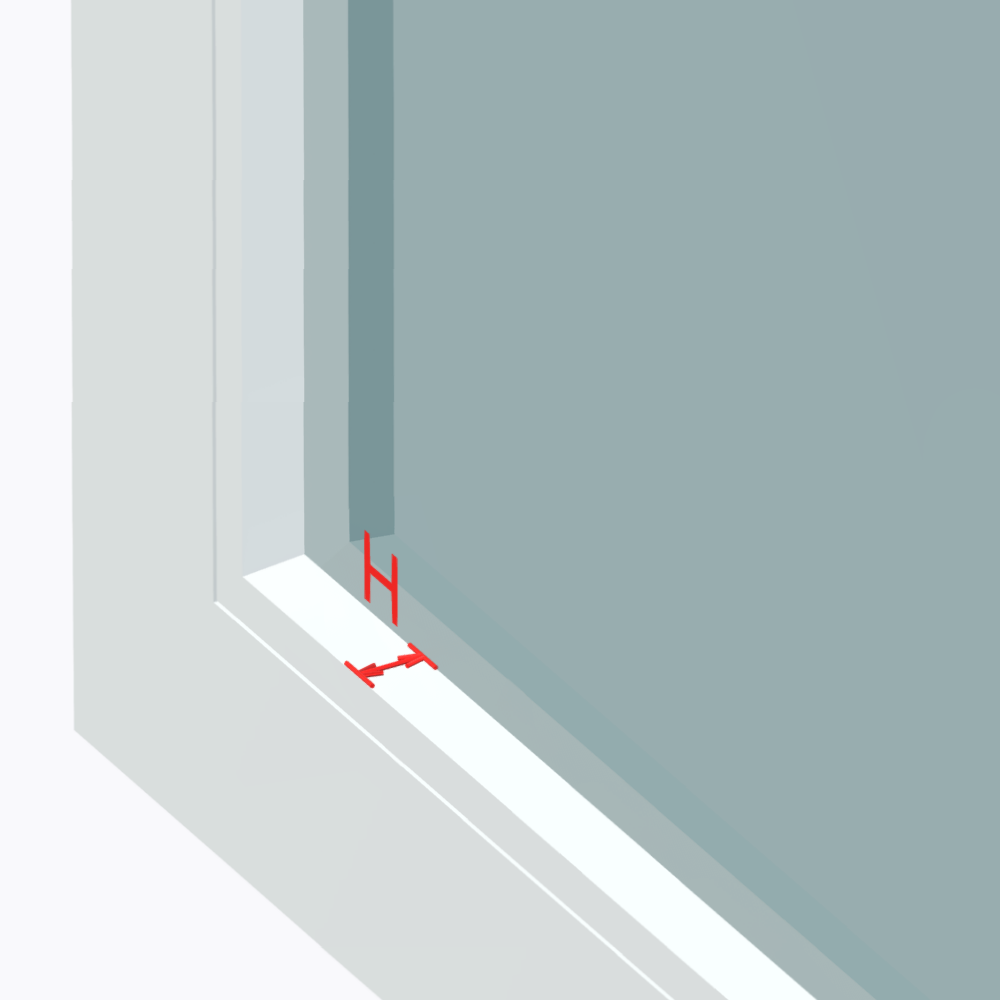

Для расчета глубины рамы (H) необходимо:
  1. Замерить расстояние от оконного остекления до края штапика
  2. Занести полученное значение в поле Глубина рамы (H)

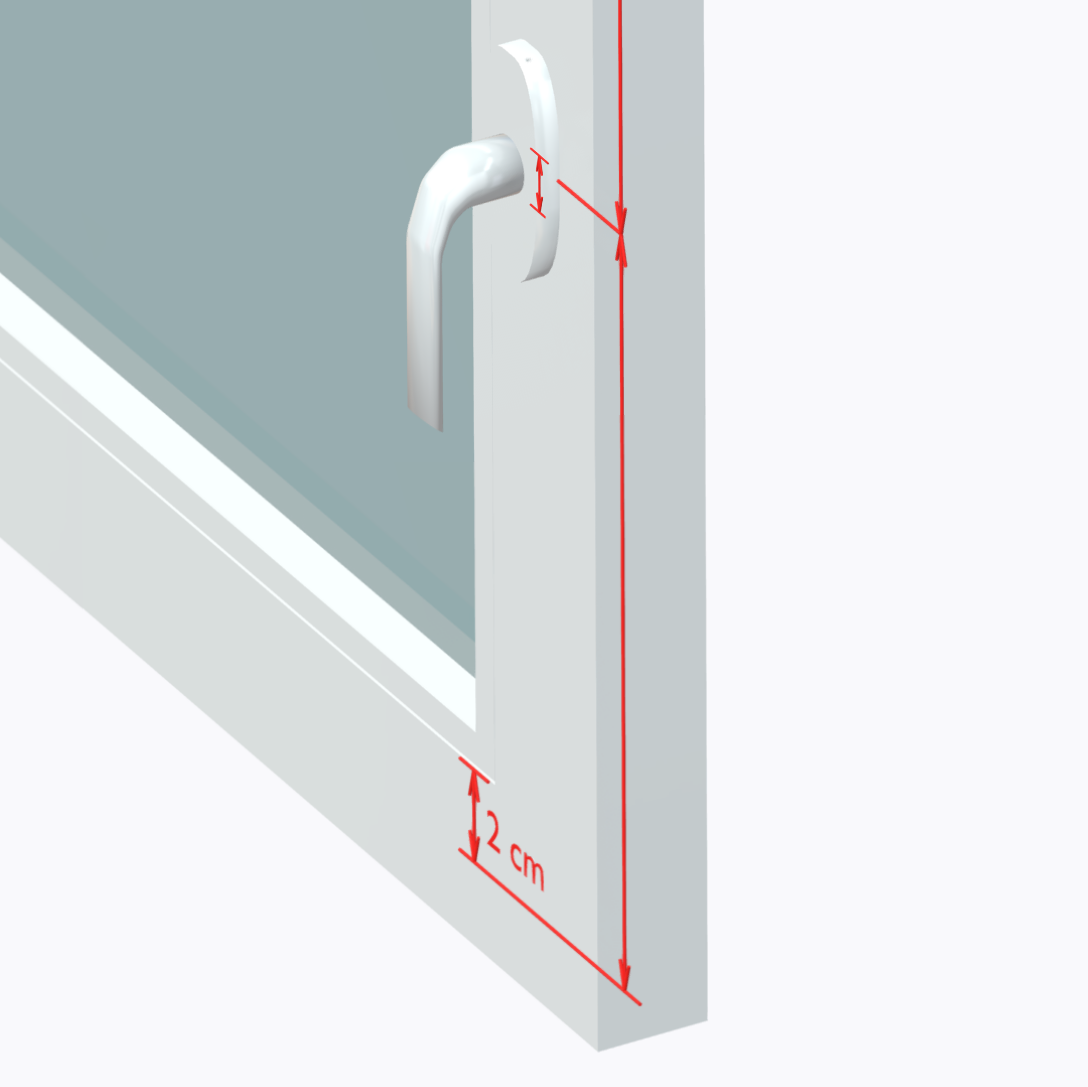

Для расчета измерений ручки необходимо:
  1. Выберите сторону крепления ручки в зависимости от ее расположение: А или В
  2. Замерить расстояние от центра крепления ручки до краев измерений A или B
  3. Замерить диаметр ручки
  4. Занести полученные значения в соответствующие поля секции

Комплектация

Наименование Количество
Виброэкран 1 шт.
Вибровозбудитель «ЛВП-10»
  • Винт М5×10 полукруг – 1 шт.
  • Клеммник винтовой KLS2-EDK 2-контактный – 1 шт.
1 шт.
Крепежный комплект
  • Шайба металлическая d25 – 1 шт.
  • Шайба пластиковая d25 – 4 шт.
  • Магнит d25 – 2 шт.
  • Саморез 25 мм – 1 шт.
  • Саморез 30 мм – 1 шт.
  • Саморез 35 мм – 1 шт.
  • Винт М4×10 потай. – 1 шт.
  • Гайка глухая М4 – 1 шт.
1 шт.

Монтаж

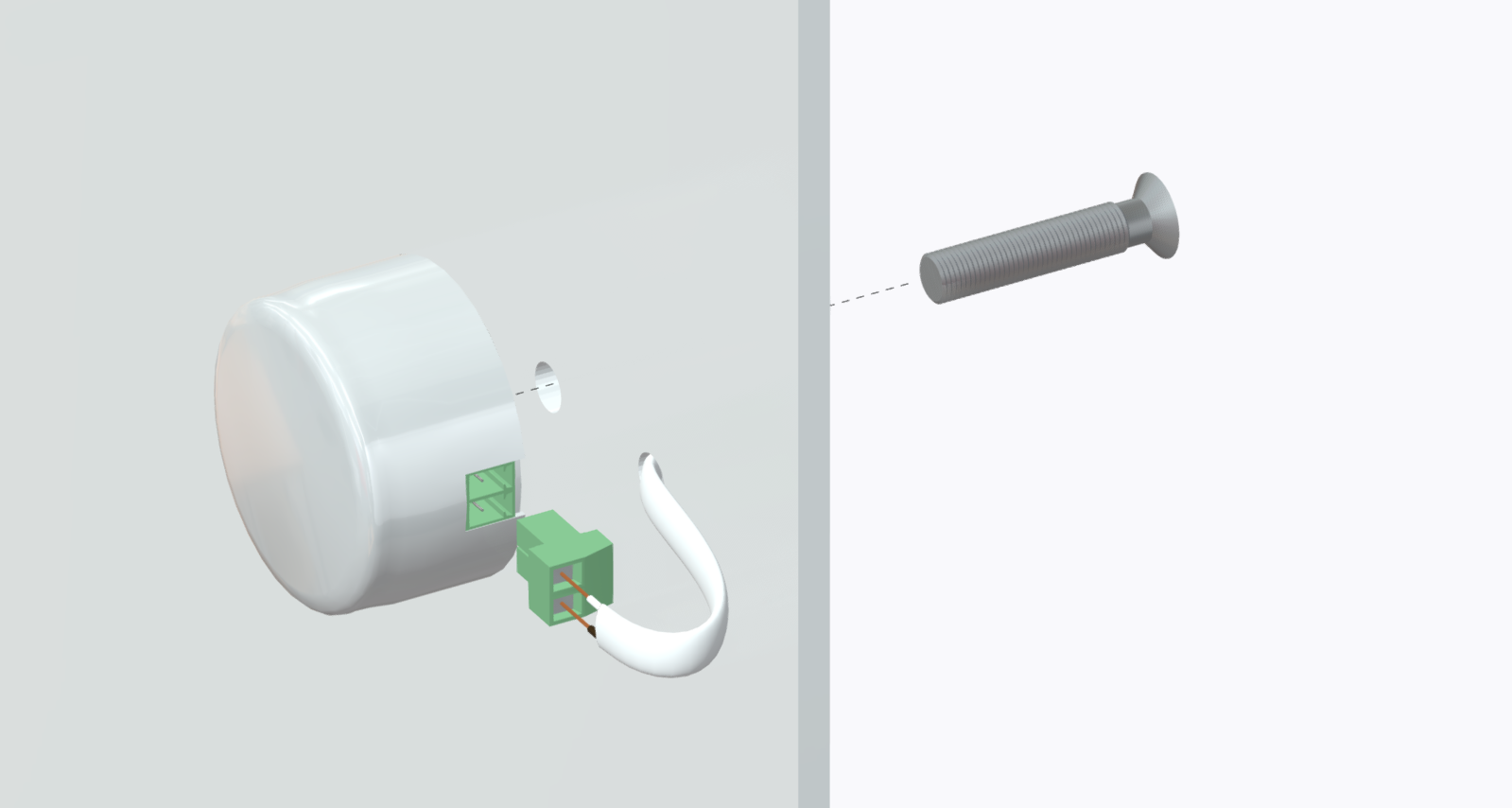

Установка вибровозбудителя

Вибровозбудитель «ЛВП-10» в количестве одной единицы крепится на виброэкран при помощи винта М5×10 в заранее подготовленное отверстие. В винтовой клеммник KLS2-EDK подключается кабель, прикрепленный к Виброэкрану.

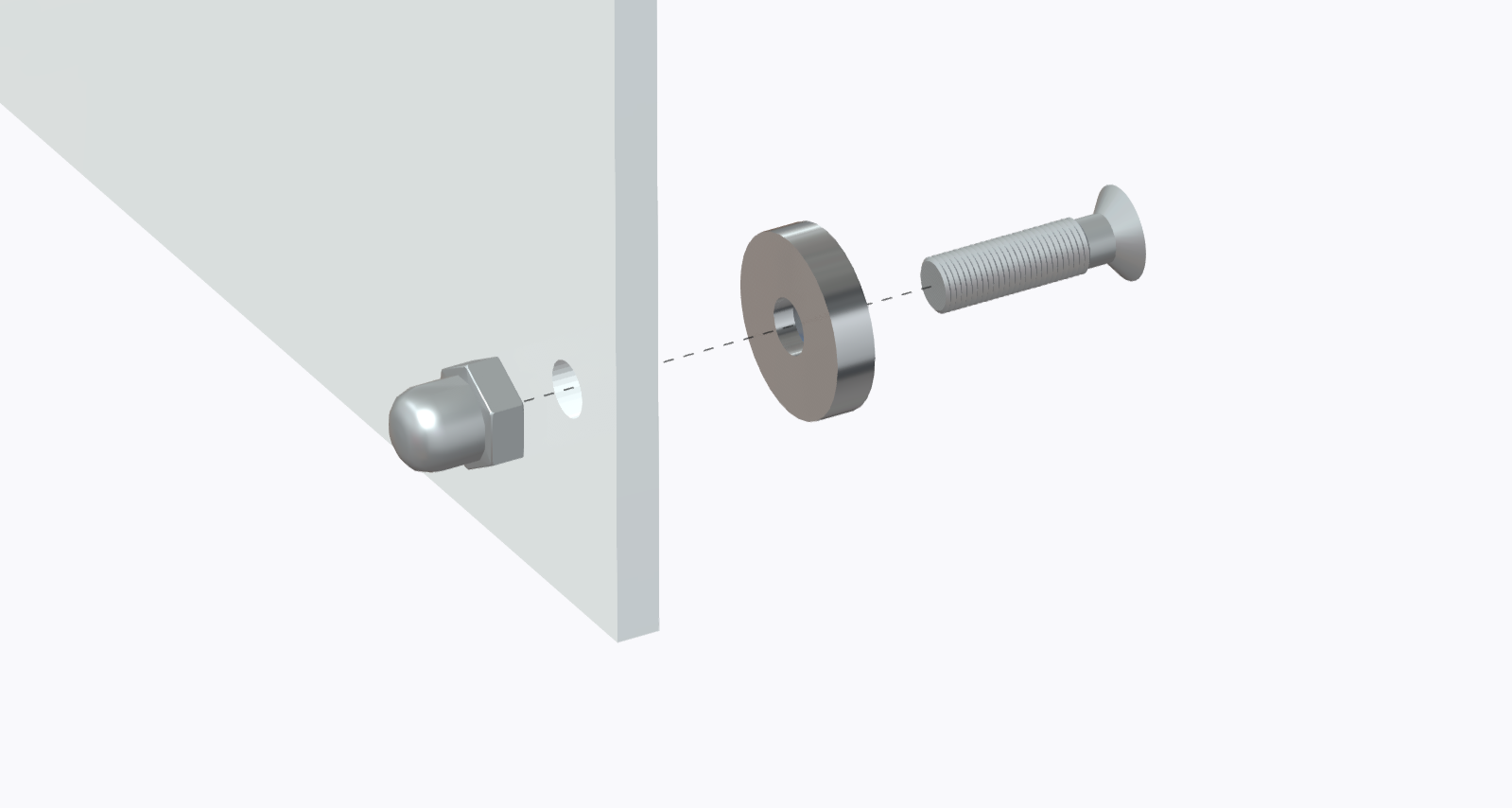

Установка магнитов на виброэкран

Магниты устанавливаются по краям виброэкрана. Для установки одного магнита необходимо просверлить отверстие и закрепить магнит при помощи винта М4×10 и глухой гайки.

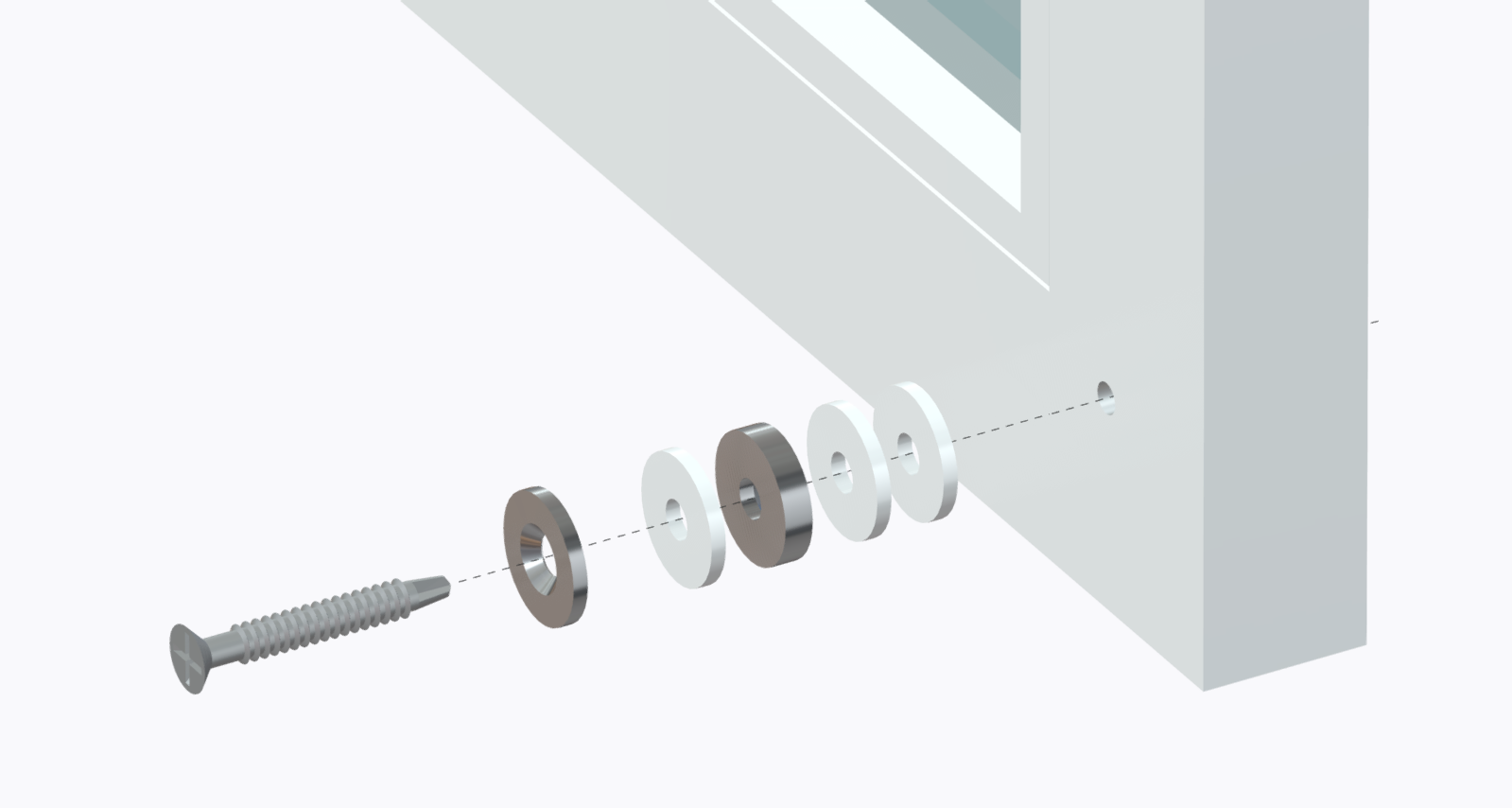

Установка креплений на оконную раму

В случае необходимости размер виброэкрана можно уменьшить самостоятельно.
Отверстие на оконной раме сверлится на расстоянии 2-х см от штапика. В комплект поставки входит три вида саморезов в зависимости от глубины рамы. На саморез надевается металлическая шайба, затем необходимое количество пластиковых шайб и в конце магнит. Полученная конструкция вкручивается в оконную раму.
Обратите внимание, что необходимо минимизировать зазор между виброэкраном и оконным остеклением.

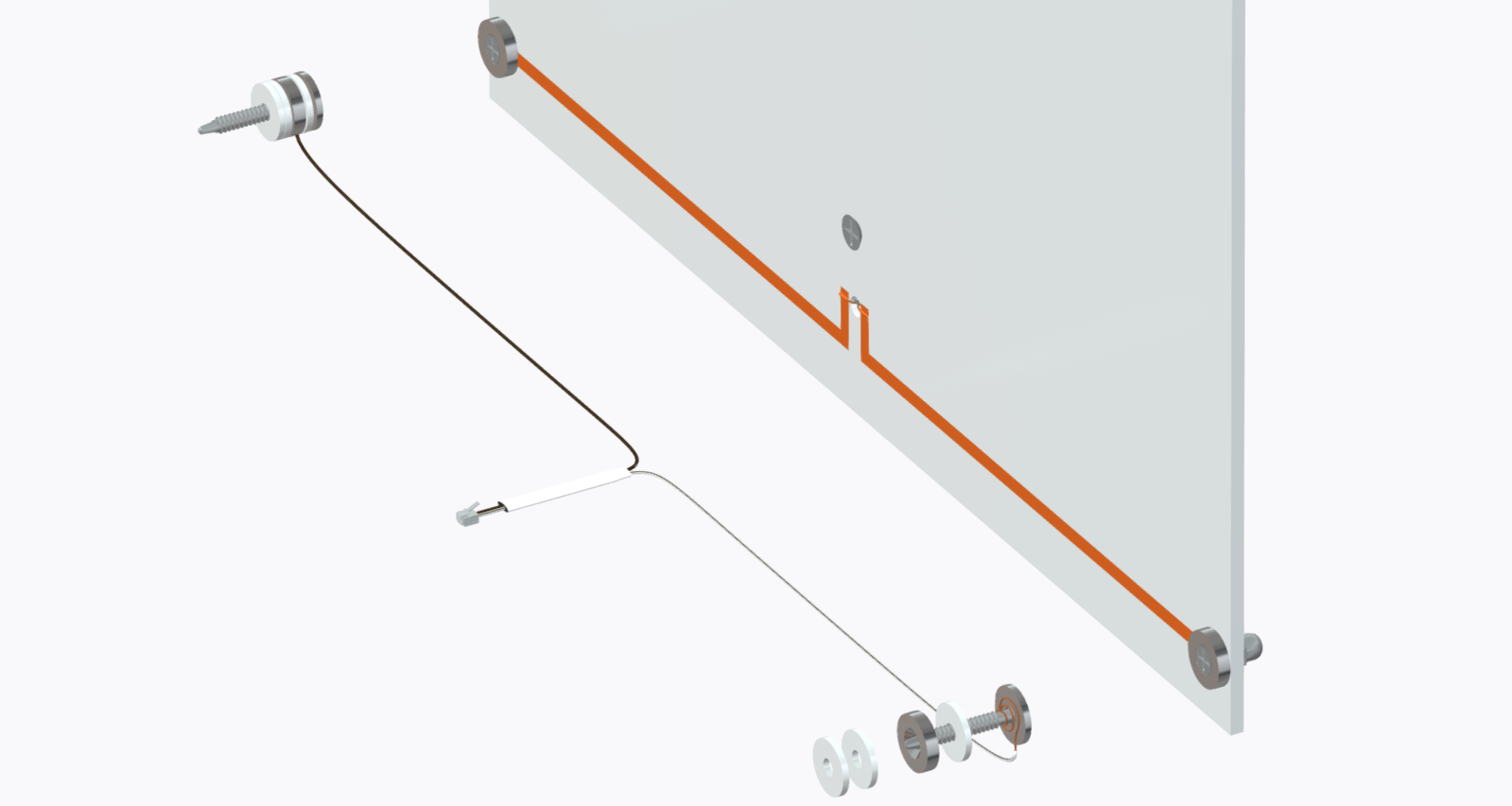

Подвод питания к вибропреобразователю

Выходящие от генераторного блока провода подводятся к креплениям на окне. Данные крепления должны соответсвовать магнитам на Виброэкране с подведенными контактами из металлической ленты. Контакты проводов заводятся между металлической и платисковой шайбами. Для удобства, после монтировавания провода можно поместить в кабель канал.

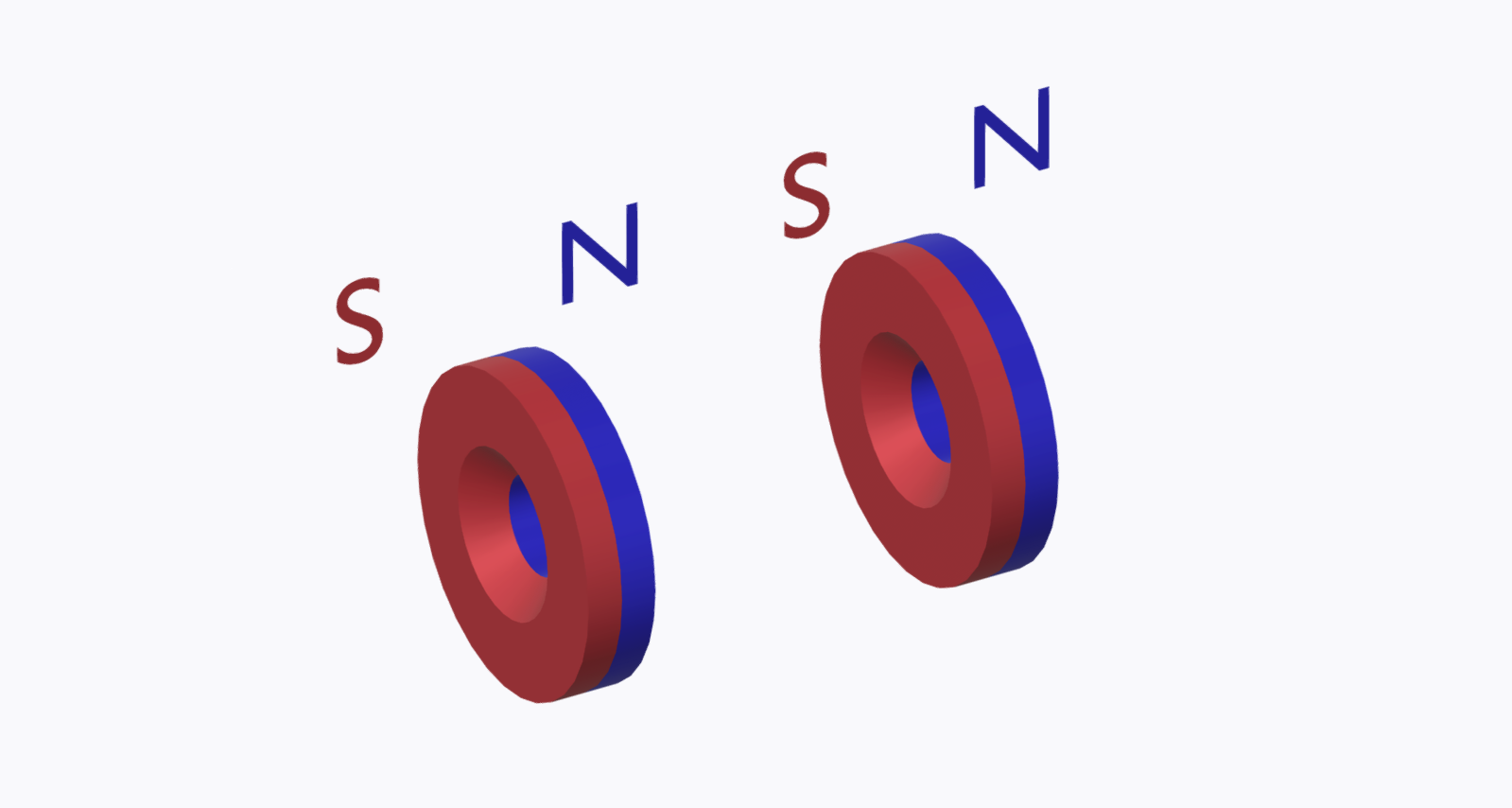

Соблюдение полярности магнитов

Обратите внимание на полярность магнитов при монтаже виброэкрана. Если магниты отталкиваются друг от друга, переверните один из них для их взаимного притяжения.
